Este artigo apresenta uma análise técnica do sistema de ar mandado, também conhecido como linhas de ar comprimido respirável, que fornecem ar comprimido tratado para os respiradores de adução, que são projetados e fabricados conforme a NBR 14749:2001. Discutiremos o funcionamento do sistema, sua aplicação correta em ambientes não-IPVS (Não Imediatamente Perigosos à Vida e à Saúde), a distinção em relação aos respiradores que utilizam filtros purificadores de ar, e os equipamentos da Connex®.
Sobre a NBR 14749:2001* – Respirador de adução de ar
A norma ABNT NBR 14749:2001 define os requisitos mínimos para desempenho, métodos de ensaio e critérios de aceitação para respiradores de adução de ar tipo linha de ar comprimido com capuz, operando em fluxo contínuo. Trata-se de um equipamento de proteção respiratória (EPR) que fornece ao usuário ar respirável, proveniente de uma fonte externa (geralmente um compressor ou cilindro), por meio de uma mangueira.
*Equipamento de proteção respiratória – Respirador de adução de ar – Respirador de linha de ar comprimido com capuz (OUT / 2001)
A norma contempla:
- Pressão operacional mínima e máxima,
- Vazão mínima de ar (sempre maior que 170 L/min),
- Integridade do capuz e tipo de vedação (loose fit),
- Resistência à penetração de partículas e gases,
- Ergonomia e conforto ao usuário.
Funcionamento do sistema de ar mandado:
O sistema de ar mandado opera em fluxo contínuo, garantindo que uma quantidade constante de ar respirável seja fornecida ao trabalhador. O ar comprimido deve ser tratado conforme a NBR 12543 (Qualidade do Ar Comprimido para Respiração), livre de contaminantes como óleo, CO, CO₂ e partículas.
O sistema é composto por:
Fonte de ar respirável (compressor sistema de secador do ar e mais filtros, podem trabalhar em torno de 12 bar de pressão e a capacidade de geração de vazão necessária conforme cálculo para fornecimento). Novas tecnologias isentas de óleo devem ser consultadas pois já estão disponíveis no mercado,
Mangueira de suprimento, PVC atoxico reforçado, equipada com engates rápidos de segurança (dupla trava),
Registro de Ar (regula a vazão de entrada no Capuz) conforme NBR 14749,
Capuz de proteção respiratória, cobre toda a cabeça, pescoço e ombros. Para uma melhor paramentação é indicado o uso de macacões impermeáveis, luvas e calçados apropriados
Este conjunto oferece proteção das vias aéreas, toda a cabeça, olhos e pescoço .
Por que é indicado para ambientes não-IPVS
Ambientes não-IPVS são locais onde os níveis de oxigênio e concentração de contaminantes não representam risco imediato à vida, mas podem gerar efeitos adversos à saúde com a exposição prolongada. Exemplos incluem áreas com vapores orgânicos, névoas químicas ou poeiras incômodas. Indústrias Químicas, Indústrias Farmacêuticas, Indústria metalúrgica onde existem processos de pintura a pó ou líquida são exemplos.
Nesses ambientes:
O sistema de ar mandado elimina a dependência da purificação do ar local;
Garante fornecimento constante de ar limpo, mesmo onde os filtros convencionais não são eficazes;
Evita a sobrecarga fisiológica imposta pelo uso de respiradores com pressão negativa (como máscaras com filtros) o que provoca a resistência à respiração cansando o usuário rapidamente exigindo mais de seu sistema cardiovascular durante o trabalho com o entupimento dos filtros.
Critério | Ar Mandado | Filtros Purificadores |
Fonte de ar | Externa (compressor ou cilindro) | Ar ambiente filtrado |
Aplicação | Alta concentração de contaminantes | Contaminantes conhecidos e controlados |
Limitações | Restrição de mobilidade | Ineficaz com alta toxicidade ou oxigênio baixo |
Conforto do usuário | Menor esforço respiratório | Pode causar resistência respiratória |
Respiradores Tipo Capuz CONNEX® – Soluções Inteligentes para Ambientes Industriais com Risco Respiratório
A Connex® oferece uma linha de respiradores tipo capuz com adução de ar comprimido certificados pela NBR 14749, desenvolvidos para garantir segurança, conforto e eficiência em diferentes processos industriais. Apesar de visivelmente similares, cada modelo possui características técnicas específicas que os tornam ideais para determinados tipos de operação.
SUFLAR – Capuz 100% Soldado por Alta Frequência
O único da linha Connex® com estrutura totalmente soldada por alta frequência, o SUFLAR é o capuz ideal para ambientes que exigem alta vedação e possibilidade de descontaminação química. Sua construção evita a entrada de líquidos, permitindo a imersão em banhos de descontaminação sem comprometer a integridade do EPI.
Aplicações ideais:
Indústrias químicas, farmacêuticas, nucleares ou outras com protocolos de higienização rigorosos.
Destaques:
Vedação superior à prova de líquidos
Ideal para descontaminação por imersão
Conforto térmico e respirabilidade
VIP – Viseira para Pintura com Ar Mandado
Respirador tipo viseira com adução de ar, o modelo VIP foi projetado especificamente para processos de pintura industrial, mas também pode ser utilizado em outras aplicações controladas. Recomendamos sempre a consulta técnica à Connex® para definir a aplicação correta conforme o processo, tipo de contaminante e tempo de exposição.
Aplicações ideais:
Pintura industrial, aplicação de vernizes e processos com vapores de solventes.
Destaques:
Viseira ampla para visão sem distorção
Leve e ajustável, ideal para jornadas longas
Desenvolvido com base na experiência real de campo da Connex®
HELMO – Capuz com Capacete Interno Integrado
Modelo robusto com capacete interno incorporado, ideal para ambientes onde há risco de impacto leve na cabeça, além da necessidade de proteção respiratória. O visor panorâmico garante excelente campo de visão sem comprometer a segurança.
Aplicações ideais:
Manutenção industrial, movimentação em espaços confinados, montagens e desmontagens de estrutura.
Destaques:
Proteção respiratória com segurança mecânica
Estrutura reforçada e design ergonômico
Visor amplo com excelente visibilidade lateral.

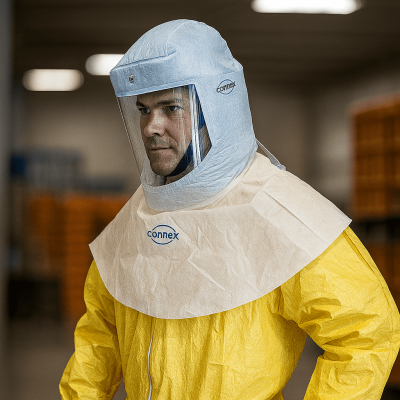

FAMA – Capuz Leve e Versátil
Capuz básico da linha Connex, disponível em TNT ou PVC, com estrutura costurada e visor em cristal. Sua leveza e custo acessível o tornam ideal para aplicações com baixo risco de contaminação líquida e exposição moderada a vapores ou partículas.
Aplicações ideais:
Farmacêuticas, manipulação de produtos não corrosivos, inspeções, e apoio técnico em áreas de processo.
Destaques:
Leve, simples e funcional
Disponível em materiais descartáveis ou laváveis
Ótima relação custo-benefício.
Componentes e Qualidade Connex®
Todos os respiradores Connex® contam com:
Regulador de fluxo do ar comprimido
Engates rápidos com dupla trava
Mangueiras atóxicas reforçadas
Conformidade total com a NBR 14749
Certificado de Aprovação (CA) válido e consultável
Dúvidas sobre qual modelo usar?
Nossa equipe técnica está pronta para avaliar sua aplicação e indicar o respirador ideal conforme os riscos envolvidos, frequência de uso, compatibilidade com EPIs complementares e exigências normativas.
Acesse: connex.ind.br
Atendimento técnico: Link
Casos de aplicação – Ambientes não-IPVS
Indústrias de tintas e solventes, onde há exposição a vapores orgânicos voláteis;
Linhas de produção de fertilizantes e agrotóxicos;
Indústrias Farmacêuticas (dentro dos laboratórios onde são manipulados, Anestésicos voláteis e líquidos, Antibióticos em pó e aerossois, Citotóxicos e Citostáticos (quimioterápicos), Hormônios e Esteróides
Processo com pintura a pó e líquida.
